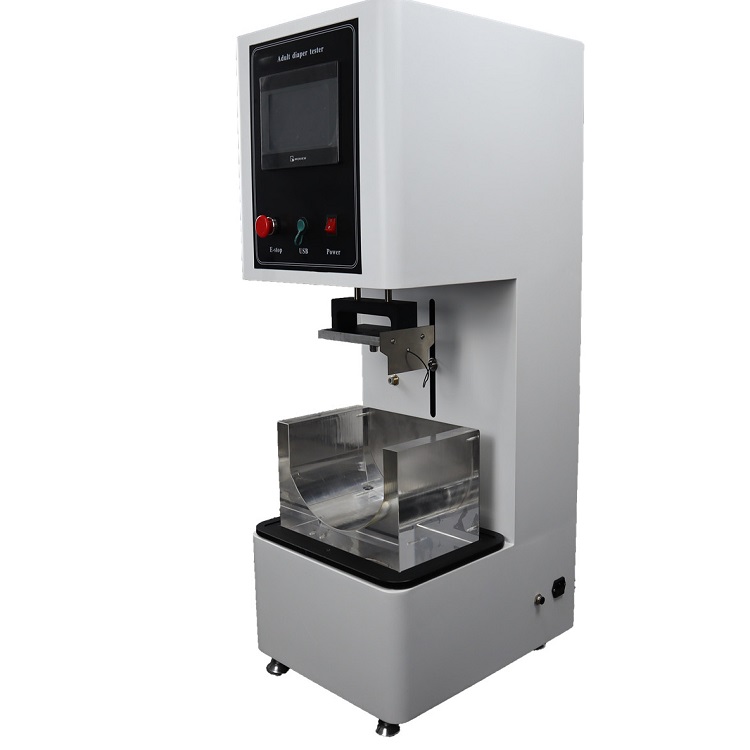

纸尿裤渗透性能测定仪     成人纸尿裤渗透性能测定仪

仪器用途：

纸尿裤渗透性能测定仪用于纸尿裤等产品吸收速度、回渗性能以及渗透性能的测定。

符合标准：

GB/T28004.1、GB/T28004.2-2021 等。

产品特点：

1、测试用的试液采用蠕动泵控制加液方式，保证加液的稳定性以及重复性，加液精度可达±1%。

2、试液（生理盐水）加热方式采用水浴加热方式，存储于玻璃灌中，不会对试液的性能产生任何影

响。

3、儿童纸尿裤测试样夹具：U 型底座 3 个、试样支架 3 个、标准加液模块 3 个、标准加压模块 3 个。

4、成人纸尿裤试样夹具：U 型底座 1 个、标准加液模块 2 个、标准加压模块 2 个。

5、所有试样夹具采用 PA66 材质经 3D 打印而成，耐冲击性强、耐腐蚀、耐高温。

6、整机采用台式结构设计，操作稳定，移动安装更加方便。

7、主控采用意法 32 位 MCU，可配物联网功能，方便数据接入客户 ERP 系统。

8、采用触摸屏控制和显示，中、英文界面菜单式操作。

技术参数：

Y3: L:125±1mm W:95±1mm

A.1概述

将试样置于衬有吸水纸的弧形试样底座上，标准测试加液模块置于试样表面吸收区域，试样在一定 压力下，加液装賞将一定体积的生理盐水注入标准测试加液模块中，自动计时装置记录从加液开始到试 样完全吸收生理盐水的时间。每个试样加液两次，分别以两次吸收时间表示试样的吸收速度。待第二 次加液完成后，取出标准测试加液模块，在试样表面放置一定层数的吸水纸后，再放入标准测试加压模 块，在一定压力下加压规定的时间，以试样上面吸水纸的质量增加量表小试样的回渗量，以试样底部吸 水纸的质量增加量表示试样的渗漏量。

A.2仪器设备与材料

A.2.1纸尿裤吸收性能测试仪

A.2.1.3标准测试模块

标准测试模块分为标准测试加液模块和标准测试加压模块两种，标准测试加液模块按规格不同分 为Ml,M2两种型号，标准测试加压模块按规格不同分为Y1、Y2两种型号。标准测试加液模块示意图 如图A.2所小，标准测试加圧模块示意图如图A.3所不。标准测试加液模块底部设置有计时单元.计

时单兀距离标准测试加液模块zui底部为（4.2±0.2）mm,在模块的前段设罟:有一个弧形内凹的吸收区 域，在吸收区域内的下部有一个出液口，出液口距离标准测试加液模块弧形zui底部的直线距离为（58.0 ±0.5）mm,在测试加液模块的底部中间有一个宽度渐变的沟槽，沟槽zui大宽度尺寸为（8.0±0.2）mm, 同时与吸收区域连通，在沟槽的两侧有凸起结构。

渗透性能的测定方法

A.1概述

将试样置于衬有吸水纸的弧形试样底座上，标准测试加液模块置于试样表面吸收区域，试样在一定 压力下，加液装賞将一定体积的生理盐水注入标准测试加液模块中，自动计时装置记录从加液开始到试 样完全吸收生理盐水的时间。每个试样加液两次，分别以两次吸收时间表示试样的吸收速度。待第二 次加液完成后，取出标准测试加液模块，在试样表面放置一定层数的吸水纸后，再放入标准测试加压模 块，在一定压力下加压规定的时间，以试样上面吸水纸的质量增加量表小试样的回渗量，以试样底部吸 水纸的质量增加量表示试样的渗漏量。

A.2仪器设备与材料

A.2.1纸尿裤吸收性能测试仪

A.2.1.1仪器构成

纸尿裤吸收性能测试仪由弧形试样底座、样品支架、标准测试模块、移动加压装置、储液装置及自动 加液装置、自动计时装置等组成。

A.2.1.2 弧型试样底座

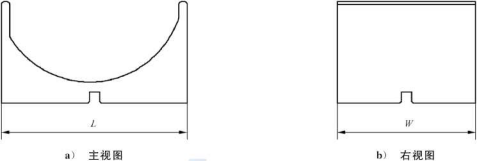

弧型试样底座在测试过程中用于放置吸水纸、样品支架、试样及标准测试模块，示意图如图A.l_o

说明：

L 319 mm；

W 200 mm。

图A.1弧形试样底座示意图

A.2.1.3标准测试模块

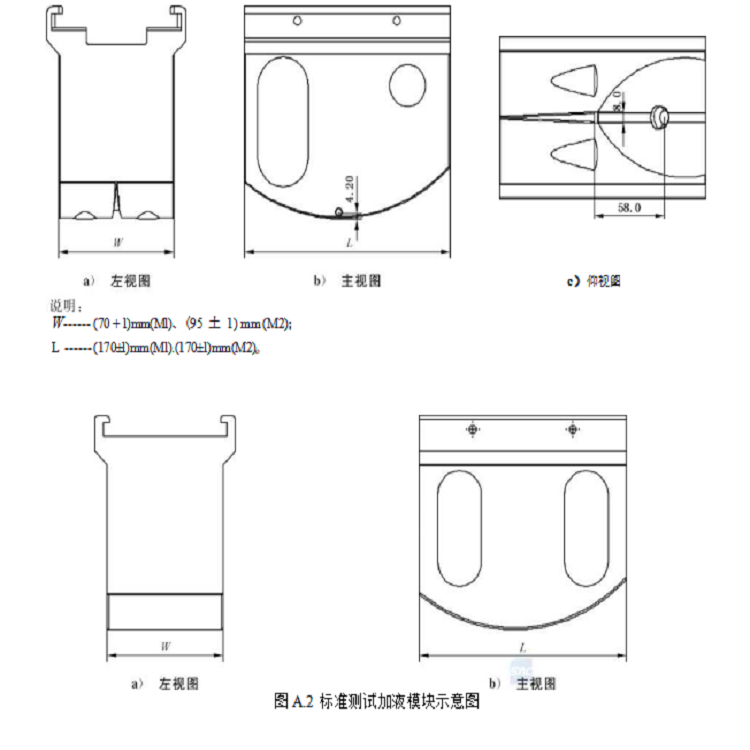

标准测试模块分为标准测试加液模块和标准测试加压模块两种，标准测试加液模块按规格不同分 为Ml,M2两种型号，标准测试加压模块按规格不同分为Y1、Y2两种型号。标准测试加液模块示意图 如图A.2所小，标准测试加圧模块示意图如图A.3所不。标准测试加液模块底部设置有计时单元.计

时单兀距离标准测试加液模块zui底部为（4.2±0.2）mm,在模块的前段设罟:有一个弧形内凹的吸收区 域，在吸收区域内的下部有一个出液口，出液口距离标准测试加液模块弧形zui底部的直线距离为（58.0 ±0.5）mm,在测试加液模块的底部中间有一个宽度渐变的沟槽，沟槽zui大宽度尺寸为（8.0±0.2）mm, 同时与吸收区域连通，在沟槽的两侧有凸起结构。

说明：

W (70 + l)mm( Yl)、(95±l)mm(Y2)；

L ——(170 + l)mm(Yl).(170±l)mm(Y2)_o

图A.3标准测试加压模块示意图

A.2.1.4移动加压装置

移动加压装置可提供（2.0±0.2）kPa、（4.0士0.2）kPa的恒定压力。

A.2.1.5储液装置及自动加液装置

储液装置用于存储测试溶液，自动加液装置加液量偏差为士2 mL,加液流速为（720士 15）mL/mm。

A.2.1.6自动计时装置

自动计时装置由计时单兀、计时控制部分等组成，用于自动记录测试时间，分辨力为0.01 s。

A.2.2 生理盐水

0.9% NaCl 溶液，（36±1）°C。

A.2.3 吸水纸

定量（145 + 5）g/m²,吸水量大于480% ,吸水量按GB/T 24218.6测定。

A.2.4 食用色素

少量。

A.2.5 电子天平

感量为0.01 g。

A. 3试样采取

每个样品取5片试样，所取试样至少来自两个销售包装。在试验过程中，不应用手接触试样的测试 区域。
