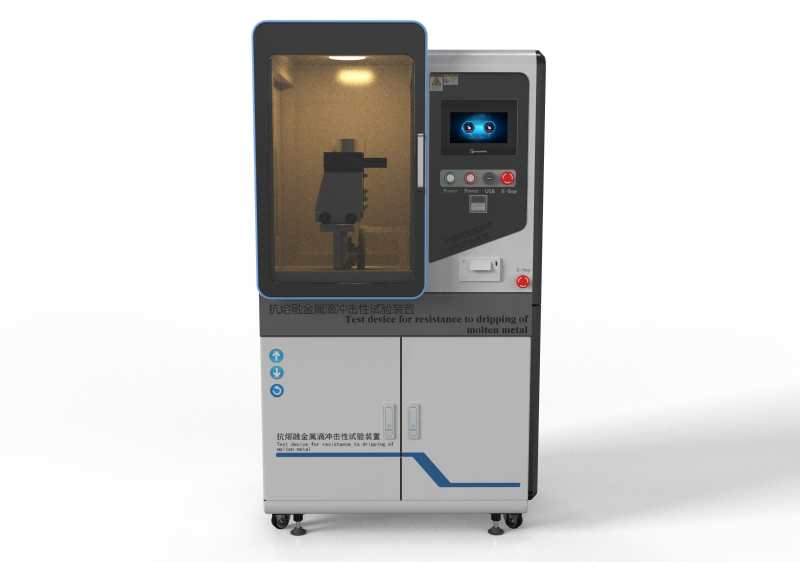

抗熔融金属滴冲击性试验仪

仪器用途：

用于各种防熔融金属飞溅物灼伤人体的织物以及复合物。

符合标准：

AQ 6103；ISO 9150：1988；CSN EN 348：1992；GB 8965.2：2009，GB/T 17599：1998；

产品特点：

1、熔融金属滴冲击性能测试仪包含燃烧器、试样框、焊接条驱动装置、燃烧器流量控制器、人机界面显示装置等；
2、氧乙炔焊炬用以熔化金属条，焊嘴口径（1.2±0.1）mm；

3、氧气及乙炔压力调节装置，可将进气压力精确控制为250Kpa及50Kpa
4、步进电机控制金属条推进速度，并可设定金属条运行速度；
5、织物测温传感器装置，用于测量试样背部温升；

6、融滴导向装置，附涂高温防粘导槽，角度呈45度；
7、铜锤配重装置，重量175g±0.5g，用于设定织物预加张力；
8、温升测试数据可自动记录，熔融滴落数量由测试人员自行记录；

技术参数：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换

试样尺寸：120mm×20mm；

焊嘴直径：（1.2±0.1）mm；

金属条线密度：ρt=0.5g/cm±0.2g/cm；

试样预加张力：175g±0.5g；

金属条前进速率：0～15g/min，标准（10±1）g/min；调整焊炬的位置和气流量，以频率20滴/min（±3s）产生质量（0.50±0.05）g/滴的熔滴；

氧气压力：0-1000Kpa，可调节，标准250Kpa。（气体自配）；

乙炔压力：0-200Kpa，可调节，标准50Kpa。（气体自配）；

火焰长度：0-20mm，可调节，标准8mm；

导槽角度：0-90°，可调节，标准45°；

温度测量范围：-30℃～400℃，分辨率：0.1℃；

温度测量精度：±0.5℃；

电源供应：AV220V，50Hz，2000W；
