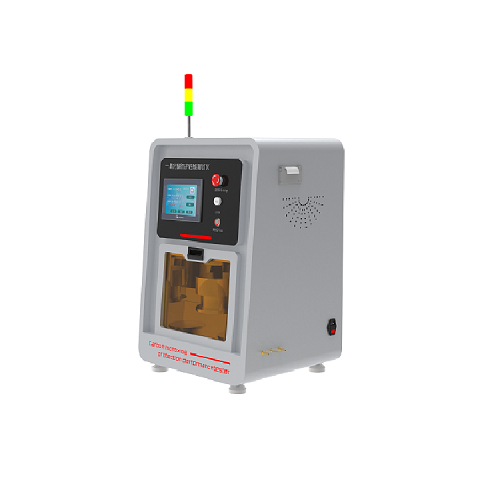

一氧化碳防护性能试验装置

一、概述

一氧化碳防护性能试验装置依据标准GB21976.7第6.5.1条款设计制作，对过滤式消防自救呼吸器的一氧化碳防护性能进行检测的装置。该装置在密封箱能够模拟含有超量一氧化碳混合气体的环境，并对在此环境下的过滤式自救呼吸器进行一系列防护性能的检测试验；如透过过滤装置的一氧化碳的累积量、呼气阻力、吸气阻力等。

二、适用标准

GB21976.7-2012《建筑火灾逃生避难器材_第7部分_过滤式消防自救呼吸器》5.5.1 一氧化碳防护性能

三、技术指标

1、试验装置原理与标准GB 21976.7-2012图2一致，并满足下表的一氧化碳防护性能试验条件；

2、装置由呼吸机、空气流量计、恒温增湿器、密封箱及相应管路组成；

3、控压J度：试验压力值上限的+2％，下限的-1％；

4、压力测量范围：±1.5KPa；J度±0.5%；

5、湿度测量范围：20%~100%，J度±3%；

6、温度测量范围：入口0~100℃、出口0~100℃，分辨率0.1℃；

7、一氧化碳测量范围：微量0~500PPM

   常量0~1%

   线性误差：        ≤±2%F.S

   重复性误差：      ≤±2%F.S

   响应时间：        微量<50秒

   常量<20秒

8、设备配备人工肺：

   呼吸频率可调范围：5次/min~60次/min

  呼吸流量可调范围：2L/min~140L/min

9、空气供气流量100L/min，CO气体供气流量0.1L/min。

10、设备配备加湿装置2套，用于试验气体及呼出气体湿度调节。加湿装置水箱采用304不锈钢制作，配有双浮球液位开关提供液位高低报警功能。

11、设备配备吸气冷却器，采用半导体制冷技术对吸入气体的进行冷却处理。

12、装置配备一个排气口可通过一个导气管将试验中产生的废气排到室外。

13、装置采用触摸屏操作，可扩展性强，控制系统稳定。采用Detection控制程序应可实现对检测数据进行实时监控及曲线显示，数据可存储、导出及历史数据查询等功能。

14、装置配备分析仪标定系统，面板上操作，方便用户对分析仪的零点及量程的标定。

15、装置配备2套试样夹具，一套为上面有贴合的半面罩只更换滤毒盒即可，另一种为夹板式适用于带有半面罩的试样。试样夹具采用快装结构方便用户更换。

16、测试箱体采用304不锈钢制作，并配有带视窗开门结构及密封圈。

17、分析仪进气前端配有干燥器，数量2件。

18、配电要求：220V,10A。

四、结构原理

本装置由空气流量计、增湿器、密封箱、测试仪器、人工肺及相应管路组成。

试验原理：

    把100L/min空气与0.25L/min的一氧化碳气体一起送入加湿器，经过加湿的气体再送到密封箱充分混合，形成检测试验的所需的含有 一定温度、湿度及浓度的混合空气。

 试验时启动人工肺，便可检测透过过滤器的吸入温度、吸入压力、一氧化碳的浓度等参数。呼出时可检测一氧化碳的累积量及呼出 压力，。呼出气体此时进入增湿器后，再次进入密封箱，由此完成一个呼吸过程，同时密封箱内的混合气体经排气管道排至户外。

五、设备特点

1、人工肺采用伺服电机驱动，呼吸频率及呼吸潮气量调节J度高。

2、加湿装置配备液位开关，当液位低时通过软件控制蜂鸣器报警进行提示加水。

3、吸气冷却器，采用先进的半导体制冷技术对吸入气体的进行冷却处理。功率小制冷速度快。

4、装置采用触摸屏操作，可扩展性强，控制系统稳定。采用控制程序应可实现对检测数据进行实时监控及曲线显示，数据可存储、导出及历史数据查询等功能。
