中华人民共和国guo家标准

汽车安全带安装固定点

Motor vehicles—Safety belt anchorages1主内容与适用范围

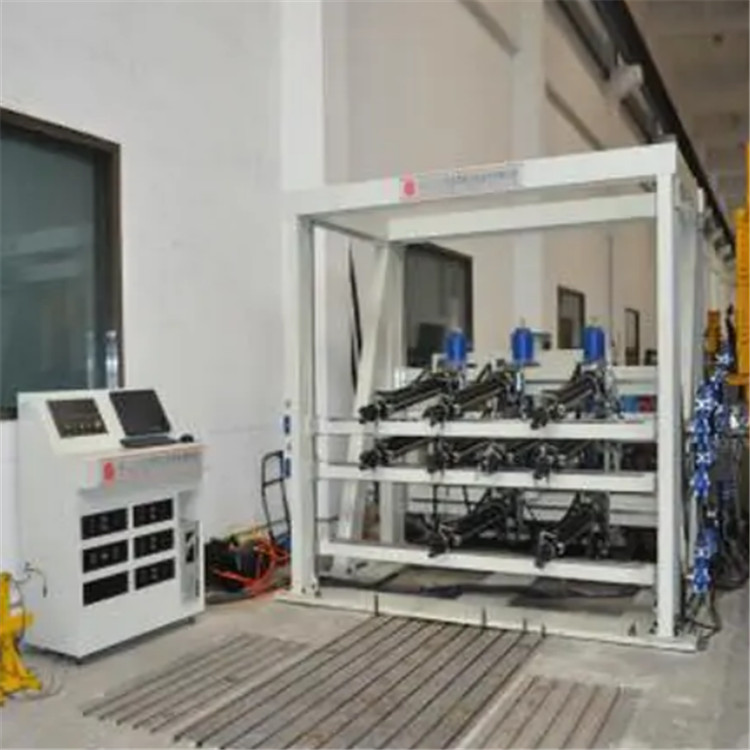

本标准规定了汽车安全带安装固定点的位置、强度要求和强度试验方法。

本标准适用于M和N类汽车上前向座椅乘员用安全带的安装固定点。

2引用标准

GB/T 11559汽车室内尺寸测量用三维H点装置

GB/T 11563汽车H点确定程序

3术语、符号

3-1躯干基准线

指座椅的设计基准线,即三维H点装置躯干线.

3- 2安全带安装固定点（简称安装固定点）

指车身或座椅构架上用于安装固定安全带总成的那部分零部件。

3- 3安全带安装固定点位置（简称安装固定点位置）

在无中间导向件时，是指安装固定点螺孔的中心点位置。

在有中间导向件时，是指织带中心线与中间导向件的切点位置。

3-4中间导向件

是指能改变安全带织带的方向以满足4.1条要求的零部件。如安全带的卷收器、导向件、固定件或 座椅部件。

3-5座椅中心面

是指通过该座椅R点与汽车纵向中心面平行的平面。

3- 6 L1 和 Lz 点

是指同一安全带的两个下部安装固定点位置。

3- 7钓和az角

是指分别通过H点和Li点,H点和L₂点，且垂直于汽车纵向中心面的两平面各自与水平面之间 的夹角。

3.8 S

是指上部安装固定点位置与座椅中心面的距离

guo家技术监督局1 993-03-01批准

4技术要求

4-1安装固定点位置（见图1）

4- 1-1在下部安装固定点位置

4- 1-1-1在座椅所有调节位置,此和«₂角应在20。〜75。之间。

4- 1.1-2平行于汽车纵向中心面而且分别通过L1和L₂点的两铅垂平面之间的距离应不小于350 mm.但由于汽车结构所限，可在300 mm以上° L】和L₂点应在座椅中心面两侧,且任一点距该平面不 得小于120 mm.

4-1.2上部安装固定点位置

4-1-2-1上部安装固定点位置应在下列各平面所围成的D—E—F—G范围内，各平面均垂直于汽车 纵向中心面。且S不得小于140 mm。

ED平面一通过躯干基准线上A点的水平面，且AR=315 mm+1.85₀

EF平面一通过躯干基准线上的B点，与躯干基准线成120。角,且BR=260 mm+S.

FG平面——通过R点铅垂上方450 mm处的C点与水平面成20。角。

但由于汽车结构所限，上部安装固定点位置可以在下列两平面围成的H-I—D范围内。 HI平面一通过B点的铅垂平面。

ID平面 即ED平面。

4-1-2-2如果上部安装固定点在通过C点的水平面CY下方,则座椅靠背上端与织带的切点应在CY 平面的上方，且必须装导向件，使安全带不会从乘员肩部滑落。
