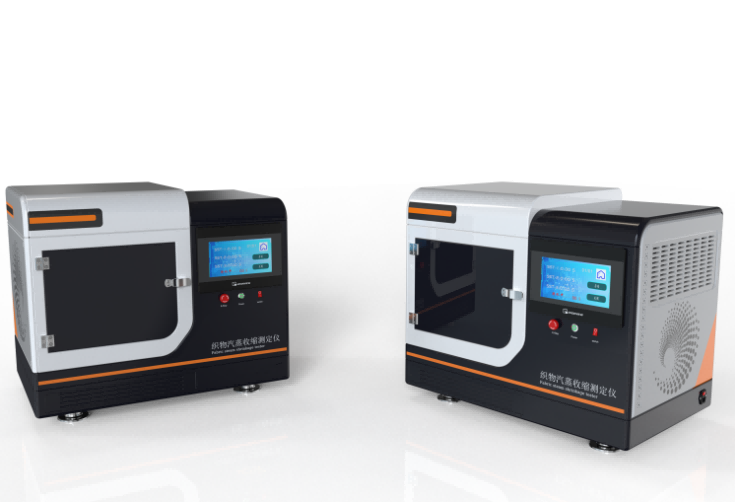

织物汽蒸收缩测试仪

产品简介：
用 途：汽蒸收缩测定仪用于机织物和针织物及经汽蒸处理尺寸易变化的织物，在游离蒸汽处理下产生的尺寸变化测定

执行标准

FZ/T20021－1999《织物经气蒸后尺寸变化试验方法》等标准

ISO 3005，BS 4323，NEXTTM15，M&SP8,IWTO 29-76

工作原理：

安全质量符合《蒸汽锅炉安全技术监察规程及小型和常压热水锅炉安全监察规定》

操作方便，彩色触摸屏控制显示温度

用于织物汽蒸收缩率测试，检测织物在不受力的状态下，经蒸汽熏蒸后的尺寸稳定性。

原理:检测经过汽蒸测试箱处理过的织物收缩率时利用缩率尺预先在织物上标记250mm的基准点，在测试后直接从缩率尺上读取收缩百分率。

技术规格：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

内筒尺寸：直径102*360mm可定制其他尺寸；

试验样品尺寸：长 300 mm,宽50 mm；

配有不锈钢样品架；

可同时检测4块织物；

配蒸汽发生器；功率6KW,外形尺 寸:705*435*1220

配有汽蒸稳定性缩率尺；

蒸汽压力:0~450kPa

蒸汽速率:70士14g/min

试样架尺寸:296x70x67mm

电源电压:AC220V士10%

蒸汽过滤有效水容积:22L

测试时间：触摸屏可任意设置；

蒸汽工作压力：0-0.4mpa以上；

电源：AC220V,50HZ,3KW

外形尺寸大约：720*560*560mm

试验步骤

1 试样经预调湿4h后,放置在标准大气中调湿 24 h。试样上用订书钉或 GB/T 86相距 250 mm 处两对称地各作一个标记。

2 量取标记间的长度为汽蒸前长度,精确到 0.5 mm。

3 蒸汽以 70 g/min(允差 20%)的速度通过蒸汽圆简至少1min,使圆简预热。如圆简过冷,可适当延长预热时间。试验时蒸汽阀保持打开状态。

4 把调湿后的四块试样分别平放在每一层金属丝支架上。立即放入圆简内并保持30s。

5 从圆简内移出试样,冷却30s后再放人圆简内。如此进出循环三次。

6三次循环后把试样放置在光滑平面上冷却,按照7.1预调湿和调湿后,量取标记间的长度为汽蒸后的长度,精确到 0.5 mm。
