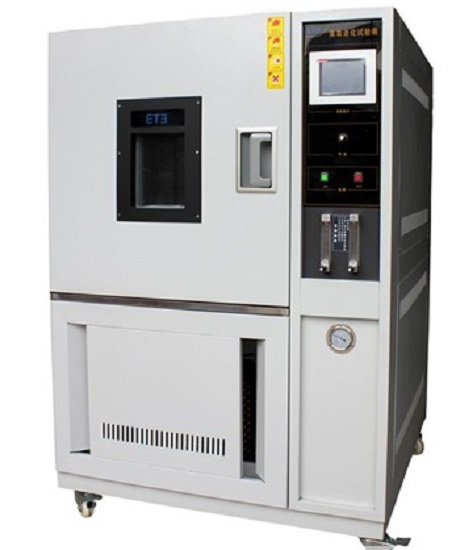

臭氧老化试验箱

　　臭氧老化箱模拟和强化大气中的臭氧条件，研究臭氧对织物色牢度的作用规律，快速鉴定和评价织物抗臭氧色牢度性能的方法。

　　符合GB/T 11039.3-2005(ISO 105-G03)标准中需求。

　　臭氧试验箱由臭氧控制系统、温度控制系统、湿度控制系统组成:臭氧控制系统由臭氧发生器、臭氧传感器、臭氧控制器组成，维持腔体臭氧浓度恒定;温度控制系统为实验仓提供稳定的温度20℃~40℃，通过电热丝加热实现加热。有热电偶实时测量调节;湿度控制系统温度控制系统为实验仓提供稳定的湿度，通过通入蒸汽实现加湿。配备干湿球湿度计实时测量调节。

　　试验时，同时模拟出一定的温度、湿度、臭氧环境，观察纺织品在其中的颜色变化。通过对比进行色牢度评级。

　　机械设计要求

　　1、整体要求

　　符合GB/T 11039.3-2005(ISO 105-G03)标准对整机功能的要求;

　　仪器由仪器支架、试验腔、控制腔体、水箱、及驱动电机，排风扇，臭氧发生器组成。

　　2、结构要求

　　试验腔1.试验腔体是由不锈钢材料制造，除器件通道外严格密封，尺寸参考测绘。试验腔需要有很好的保温性能，腔壁需填充保温棉。试验腔地板设计需要能够迅速排净凝结的水珠。

　　2.试验腔被隔板分成半连接前后两部分，隔板位于偏后方从上至下约占高度的四分之三。具体尺寸参考测绘。

　　3.试验腔体前面可开闭门，门上安装由双层玻璃构成的观察窗，尺寸参考测绘。两层玻璃之间安装照明灯。

　　4.前腔体内安置试样支架，支架形状为一根支柱支起的镂空圆盘，尺寸参考测绘。支架通过轴承连接驱动电机，电机安装于试验腔外面下方。电机驱动试样支架缓慢转动，转速可调0-10rpm。

　　5.后腔体：上部安装空气搅拌电机。横向安装电热丝、蒸汽入口管道和臭氧气体管道。

　　蒸汽发生器蒸汽发生器位于试验腔外侧，可安装于控制腔。

　　产生蒸汽通过管道和风扇吹入。禁止有水珠随蒸汽进入实验舱。

　　臭氧发生器臭氧发生器安装于仪器底部通过管道通入试验腔，要求通风条件好

　　排风安装排气风机。实验结束后，排出空气。

　　供水 1.水箱需要足够大，容量参考测绘。需安装进水口，和排水口。

　　2.水箱配备水泵，水位高位和低位警报。通过水的自流为干湿球和蒸汽发生器提供水。自流的实现参考测绘的设备。

　　电子设计要求

　　1、温度控制

　　打开温度开关，显示实时温度和设置温度。温度利用单片机控制，根据设置温度控制电热丝加热腔体，通过反馈调节zui终维持恒定。范围室温—45℃。

　　2、湿度控制

　　打开湿度开关，显示实时湿度和设置湿度。湿度度利用单片机控制，根据设置湿度控制蒸汽发生器使腔体达到目标湿度，通过反馈调节zui终维持恒定。探测湿度全湿度范围。

　　3、臭氧浓度控制

　　打开臭氧开关，显示实时臭氧浓度和设置臭氧浓度。臭氧浓度度利用单片机控制，根据设置臭氧浓度控制臭氧发生器使腔体达到目标浓度，通过反馈调节臭氧发生器作用功率，zui终维持恒定。0—10ppm。

　　4、样架运动控制

　　打开电机开关，样架驱动电机运转，通过旋钮调节速度。zuigao速度10rpm。

　　5、计时控制

　　计时开始后，计时器自动倒计时。计时开始后排气扇开关失灵，试验腔门锁死。计时时若关闭温度、湿度、臭氧，计时停止，并启动蜂鸣约5。计时结束后，关闭温度、湿度、臭氧开关。

　　6、水位警报

当水位过高或过低，触动水位开关，启动蜂鸣，直至回复正常。若水位20min无法回复正常，停止计时并停止温度、湿度和臭氧。
