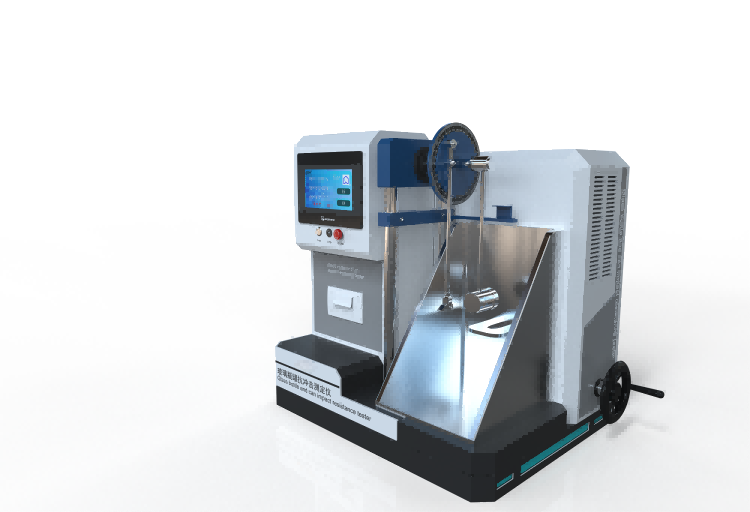

玻璃瓶罐抗冲击测定仪

用途

热冲击是玻璃容器在短时间内经受一定温度剧变冲击的能力，对于玻璃容器内需要进行灭菌的酿酒、饮料和制药行业十分关键。是各质检机构啤酒厂家、制药企业、玻璃瓶生产企业的检测仪器，适用于各种输液瓶、抗生素瓶、酒瓶、饮料瓶、等各类玻璃瓶进行热冲击热震试验。

执行标准

GB/T 6552-2015

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

仪器上标有两组标尺读数：冲击能量值（0～2.90牛顿·米）和摆杆偏转角度值（0～180°）；

瓶罐试样直径范围：φ20～170ｍｍ；

可冲击样瓶位置高度：20～200ｍｍ；

 冲击能量值范围：0～2.9N.M；

摆杆偏转角度范围：0～180°；

测试方法：通过性和递增性；

V型座：材质为45号钢,材质技术要求应符合GB/T699。半圆柱试样靠件的半径R为19 mm士0.3 mm,硬度应为 HRC40~45;

外形尺寸：610*520*710

摆锤

1摆锤由摆杆和冲击锤组成,质量为612g士4g;

2冲击锤端点所用钢球的公称直径(Dw)为25.4mm,钢球质量符合GB/T308要求;8)摆锤重心应位于摆杆的中心线上,重心到支承中心的距离(L2为239mm士0.5mm。在摆动过程中,摆锤重心轨迹应在同一平面内;

当摆锤处于水平状态时,冲击锤端点的重力为4.90N士5N;4)

冲击锤端点到支承中心的距离(L)为293mm士0.5mm。5)D刻度盘

刻度盘应能调节,并有摆锤角度(°)和冲击能量(J)指示;1)

当冲击能量小于0.54J时,其分度值应不大于0.06J;当冲击能量大于0.54J时,其分度2)值应不大于 0.12J。

仪器的操作步骤

1． 仪器放在水平稳固的工作台上。首先调整使摆杆处于铅锤位置。（此时刻度盘上标尺读数为零）。

2． 将被测试样置于Ｖ型支承台上，转动高度调节手轮，高度应为打击点距离瓶底50--80MM；

3． 转动底座拖板调节手轮，使试样刚好接触冲击锤。刻度值对零点；

4． 转动刻度调节手轮，使摆杆转至试验所需的刻度值（牛顿·米）；

5． 揿下摆勾，使冲击锤脱勾冲击试样，如果样品不碎，当摆杆弹回时应用手接往，勿使冲击锤重复冲击试样；

6． 每个样品120度打击一点，打击3下；

7.被测样品不应经过其他如内压力，热冲击等试验
