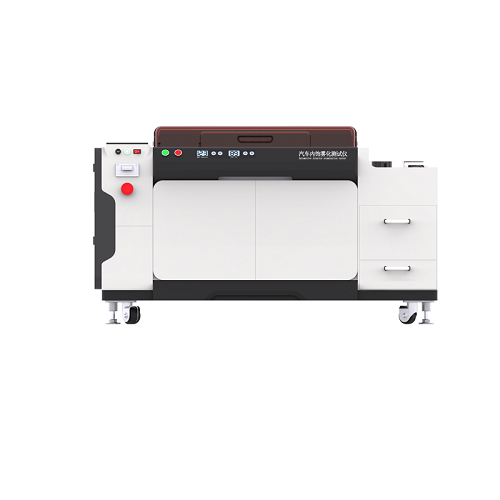

汽车内饰材料雾化仪

使用范围和目的

根据本标准进行的检验是用来确定汽车内部空间所使用材料的雾化性能的。

使用这种方法也可以确定液态，膏状，粉末状以及固态原料的雾化性能，汽车上使用的材料则是由这些原料构成或制造的。

注意：原料的检测并不能必然得到一份关于这种原料制造的零件雾化性能的说明。

概念

雾化

按照本标准规定，雾化是指从汽车-内部设备上挥发出的物质和汽化出的物质在玻璃板上形成的冷凝现象，特别是指在挡风窗上。

注意：当照明不佳时雾化-凝结物可能会对挡风窗的通视程度造成影响。

雾化值F

按照本标准规定，雾化值 F 1）是指带有雾化-凝结物的玻璃板的 60º-反射系数与没有雾化

-凝结物的同一块玻璃板的 60º-反射系数的百分比。

能冷凝的成分G

按照本标准规定，能冷凝的成分 G 是指带有雾化-凝结物的铝箔重量与没有雾化-凝结物的铝箔重量的差值。

方法的简称

方法A

把试样本体或试件以规定质量装到无浇口玻璃制造的烧杯底部（在下文中称为烧杯）。 用一块玻璃片盖住烧杯，从试样本体或试件上产生的挥发成分可能会在玻璃片上产生冷凝

现象。从而使玻璃片冷却。

把这样准备好的烧杯放到试验温度为（100±0.3）℃的槽液恒温箱中 3 个小时。

通过测量 60º-反射系数就能够掌握玻璃片上雾化-凝结物的作用。没有凝结物的同一块玻璃板的 60º-反射系数可以作为参考使用，玻璃板在试验前应仔细地进行清洁。

注意：与 DIN67530 不同，反射系数只是在 60º 下计算的（DIN67530 规定，高光试样是在 20º 下，中光试样是在 60º 下，无光泽的试样是在 85º 下进行测量的）。

方法B

把试样本体或试件以规定质量装到无浇口玻璃制造的烧杯底部（在下文中称为烧杯）。用一块铝箔盖住烧杯，从试样本体或试件上产生的挥发成分可能会在铝箔上产生冷凝现象，从而使铝箔冷却。

把这样准备好的烧杯放到试验温度为（100±0.3）℃的液槽恒温箱中 16 个小时。通过对进行雾化-试验前后的铝箔称重从而得到雾化-凝结物的重量。

名称

方法A

通过测量 60º-反射系数确定雾化状况的方法名称（A）： Foggingverhalten（雾化性能） DIN75201——A

方法B

通过计算可冷凝成分确定雾化性能的方法名称（B）：

Foggingverhalten（雾化性能） DIN75201——B

1）见注释

DIN 德国标准研究所中的塑料标准委员会（FNK）

DIN 德国标准研究所中的橡胶技术标准委员会（FAKAU） DIN 德国标准研究所中的汽车标准委员会（FAKRA） DIN 德国标准研究所中的材料检验标准委员会（NMP）

第 2 页

辅助制剂和仪器

辅助制剂

乙酸乙酯，分析使用

用于恒温调节液槽的导热液耐高温，由于需要较好的清洁性首先要有水溶性，比如，在聚乙烯或聚丙烯-乙二醇基 3）。

一次性聚丙烯手套（PE）

柔软的过滤纸

比如，过滤纸DIN53135-1a

含五氧化二磷的干燥器或载体上的五氧化二磷

试验室洗涤机

用于清洗试验室玻璃器皿的洗涤剂

方法A

邻苯二甲酸二异葵酯（DIPP）2）3）。只可使用来自发源地的邻苯二甲酸二异葵酯。

丙酮，分析使用

棉布或棉团，通过至少 6 小时热萃取进行清洁处理，在符合 DIN12604-500 规定（不使用萃取套）的萃取塔中使用乙酸乙酯，并且每小时进行约 20 次排溢。

用甲醇水混合物制作的试剂（甲醇的体积比=27.1%，水的体积比=72.9%；表面张力

=46mN/m）.一升试验液可加入大约 1 克红色可溶着色剂（比如品红）（也见 DIN53364（目前为草案））。

用一份水和一份碳酸氢钙制作的清洁膏，纯化学的 5）

方法B

二-（2-乙基-己基）-苯二甲酸酯（DOP）2）3）

5.1.9.2 铝箔，0.03 毫米厚，圆形直径为（103 0 –1）mm 3)

5.1.9.3 带有干燥剂的干燥器（硅胶）

仪器

方法A

反射计

能够按照DIN67530 测量 60°-入射角和 60°-反射角的反射计

隔离架

符合图 1 和图 2 的带有方形或圆形槽的隔离架用纸，纸板，铝，聚甲撑丙烯酸盐，不含软化剂的聚氯乙烯或类似材料制作，厚度=（0.1±0.02）毫米，这样才能避免在使用反射计进行测量时接触到 5.3.3.4 规定的玻璃板上的凝结物。通过隔离架上和/或优先选用的无光泽黑色衬垫上的辅助标记达到反射计头部的准确定位，这样才可能在根据雾化试验前后的测量结果编排测量点。

2) 见注释

关于来源得到答复：

DIN 德国标准化研究所标准文件的来源，布格拉玢街，6.1000 表面上带有凝结物 玻璃板和衬垫上的标记

≈￠83

隔离架 玻璃板 120  衬垫玻璃板

Hilfsmarken----辅助标记 Glasplatte---玻璃板

图 1.带有玻璃板和隔离架的衬垫以及用于反射计定位，定心的辅助标记的举例（比如方形（也可能是带定心槽的圆形）

宽≈10 至 12

玻璃板

图 2 通过具有极限尺寸（放大的）玻璃板的A-A 图第 3 页

仪器

退热槽

液槽恒温箱 4）（六个烧杯的结构举例，见图 3；在这个例子中退热槽的内部尺寸至少应为 550 毫米X270 毫米X260 毫米）带有适合温度范围为 60 至 130℃的阻热材料。为了避免过热现象必须装备安全装置。导热液的循环，体积以及加热都必须设置，以便保证整个液槽中的温度常数达到试验温度的 0.5K。必须设置液槽，使得温度在烧杯放入液槽中后只能降低zui多3K 并且在zui多 10 分钟后能够重新达到试验温度。烧杯和槽壁之间的距离≥30 毫米槽底与烧杯之间的距离≥75 毫米。

注意：对于对照试验有必要用一个烧杯（见 7.2 节）。
